3. Đèn LED màu kích thích cây trồng

../../_images/3.13.png

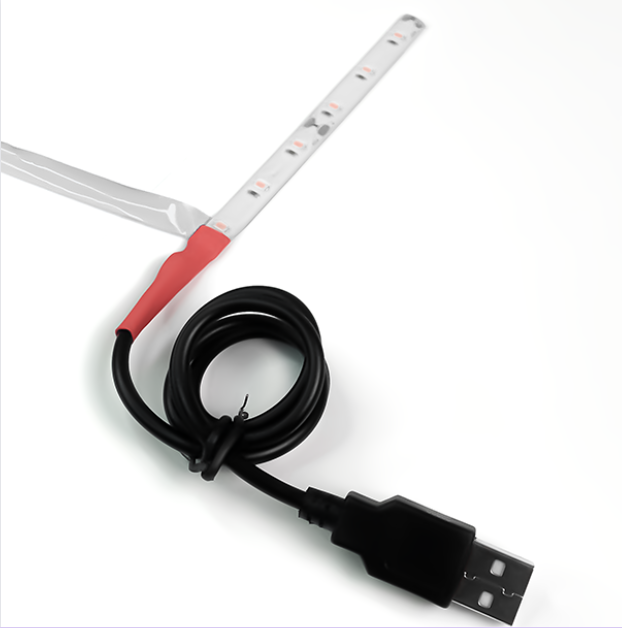

  • Đèn LED màu kích thích cây trồng được ứng dụng trong các dự án như kích thích cây sinh trưởng trong môi trường thiếu sáng. Nếu bạn mới tiếp xúc và làm quen với các dự án IoT, đây sẽ là module phù hợp với bạn.

Attention

Đèn LED này sử dụng cổng USB, không tương thích với cổng cắm Grove của Vovinam:Bit. Do đó, bạn cần sử dụng thêm module đóng ngắt 2 kênh khi thực hành kết nối đèn LED màu với Vovinam:Bit để làm các dự án STEM thông minh nhé!

1. Mua sản phẩm

some image

2. Kết nối

  • Bước 1: Chuẩn bị các thiết bị như sau:

../../_images/yolo1.png ../../_images/mmr1.png ../../_images/2.13.png ../../_images/3.13.png

Máy tính lập trình Vovinam:Bit

Mạch mở rộng cho Vovinam:Bit

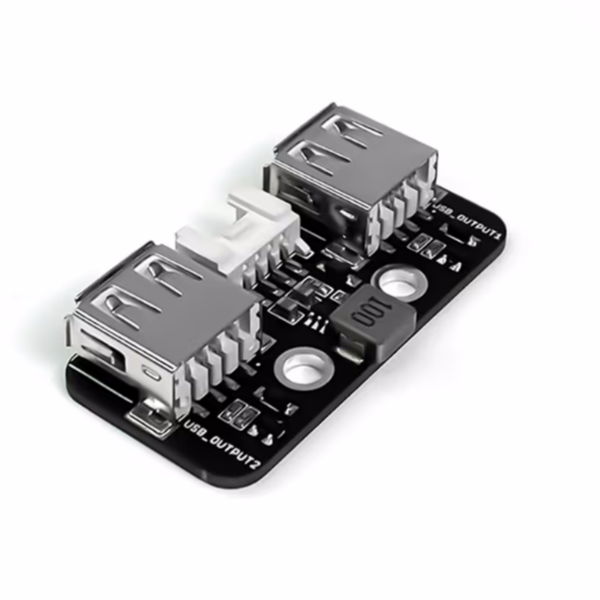

Module đóng ngắt 2 kênh (kèm dây Grove)

Đèn LED màu kích thích cây trồng

Mua sản phẩm

Mua sản phẩm

Mua sản phẩm

Mua sản phẩm

  • Bước 2: Cắm Vovinam:Bit vào mạch mở rộng

  • Bước 3: Kết nối đèn LED với module đóng ngắt 2 kênh

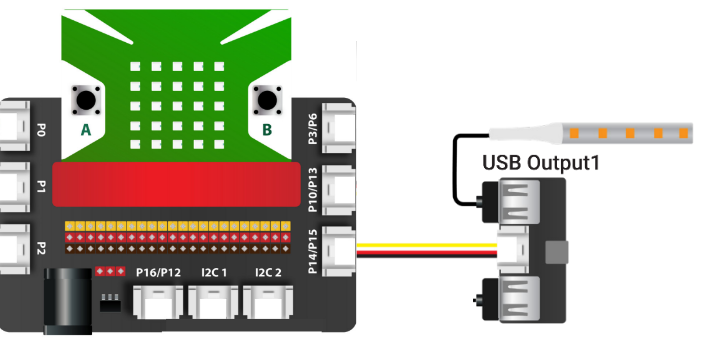

  • Bước 4: Kết nối thiết bị vào chân P14/P15 trên mạch mở rộng

../../_images/3.23.png

Để làm việc với module đóng ngắt 2 kênh, bạn sẽ kết nối vào cổng có 2 chân kết nối.

4. Hướng dẫn lập trình

  • Bước 1: Tải thư viện AIOT KIT, xem hướng dẫn tải thư viện tại đây

    ../../_images/aiot1.png

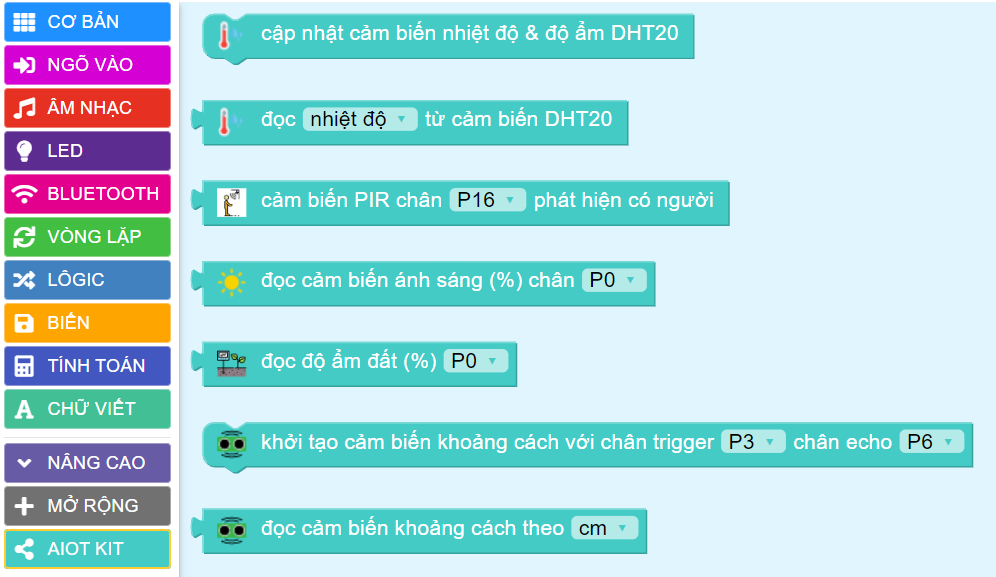

    Sau khi tải thư viện, trong danh mục khối lệnh sẽ xuất hiện các khối lệnh tương ứng:

    ../../_images/lenh_aiot1.png

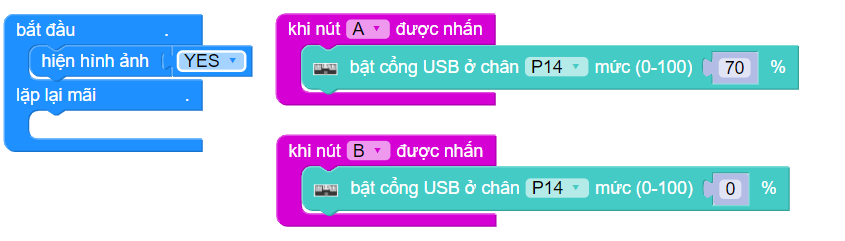

  • Bước 2: Hãy gửi chương trình sau đến Vovinam:Bit của bạn:

../../_images/3.33.png

Note

Giải thích chương trình:

Chúng ta sẽ sử dụng nút A trên mạch Vovinam:Bit để bật đèn ở độ sáng 70%. Nút B để chuyển đèn về độ sáng 0% (tắt đèn).

Bạn có thể thay đổi độ sáng của đèn trong chương trình.
